Температура среды:от - 50°С до + 85°С
Материал корпуса:алюминий
Материал уплотнения:VMQ (силикон) + NBR (нитрил)
С пилотным клапаном
Скачать брошюру Контроллер конечных положений VALVETOP серия TXP
Работает при – 60C°!
TXP-K2CGNMM0000R7304
особенности:
- алюминиевый корпус
- эл. механические датчики 2хSPDT, позолоченный контакт
- взрывозащита II2GD Ex d IIC; Ex tD A21, IP67
- резьба под кабельный ввод 2xM20

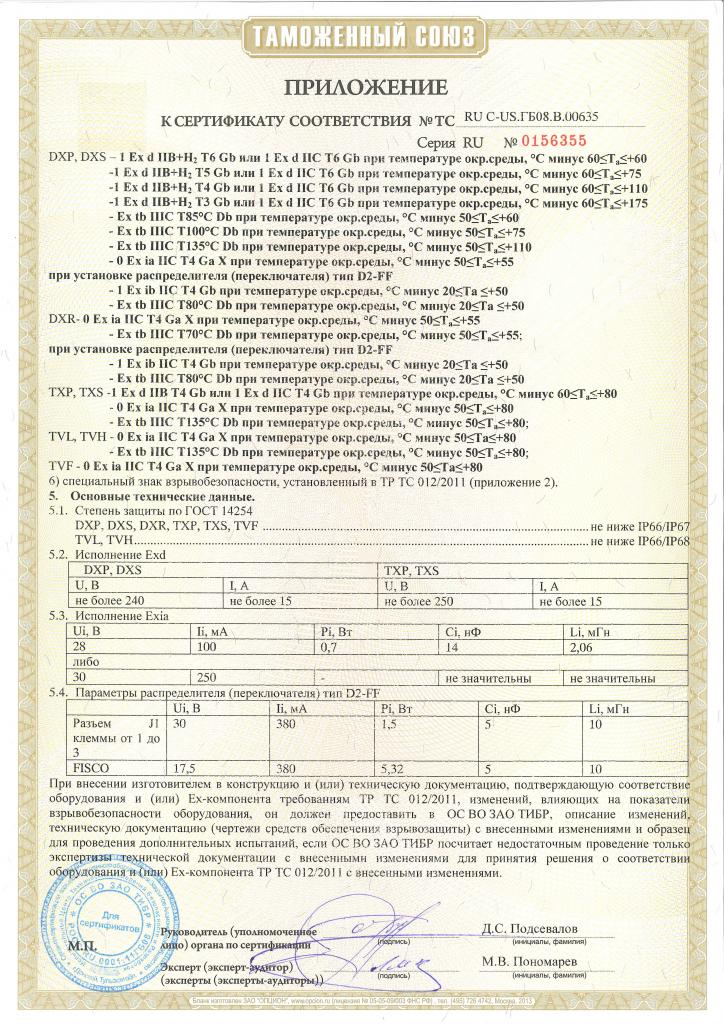

- сертификат EAC
- температура окр среды -60С +80С
| Контроллер клапанов Valvetop серии Т представляет собой герметичный блок с различным электрическим оснащением, корпус которого спроектирован для защиты внутренних механизмов в соответствии со стандартами ГОСТ P, EAC, CSA, UL, ATEX, IECEx, CE, устанавливается на различные исполнительные устройства (клапаны, приводы, поворотные механизмы) и предназначен для контроля положения рабочего органа устройства в процессе эксплуатации. Обеспечивает визуальное отображение текущего положения клапана или привода посредством цветовой индикации (красный закрыт / зеленый открыт). Коммутирует электрический сигнал в полностью открытом или полностью закрытом положениях, активируя механические переключатели (бесконтактные индуктивные датчики, магнитные датчики, и прочие датчики независимо исполняющие те или иные функции). Стандартно кулачки выключателей настроены на угол закрытия 00 и открытия 900, при необходимости угол можно легко изменить вручную (см. руководство по установке, эксплуатации и обслуживанию). | |
|
Взрывозащищённое исполнение ATEX
|
|
| Популярные модели: TXP-M2СGNPM взрывонепроницаемая оболочка Ex dII2GD Ex d IIC; Ex tDA21, IP67 Оснащение: алюминиевый корпус, 2 SPDT датчика, -500С+600С, кабельный ввод 2 х ½” NPT. TXP-M20GNPM искробезопасная цепь Ex ia: II2GD Ex ia IIC; Ex tb A21, IP67 Оснащение: алюминиевый корпус, 2 SPDT датчика, -500С+600С, кабельный ввод 2 х ½”NPT. |
Популярные модели: TXP-M21GNMM1A8 взрывонепроницаемая оболочка Ex dII2GD Ex d IIB; Ex tDA21, IP67 Оснащение: алюминиевый корпус, 2 SPDT датчика, -500С+600С, кабельный ввод 2 х М20, соленоидный клапан 5/2, 1 катушка 24В DC. TXP-M20GNMM1A8 искробезопасная цепь Ex ia: II2GD Ex ia IIC; Ex tb A21, IP67 Оснащение: алюминиевый корпус, 2 SPDT датчика, -100С+400С, кабельный ввод 2х М20, соленоидный клапан 5/2,1 катушка 24В DC. |
| Основные технические характеристики |
| Электрическая характеристика 10А @250VAC, IP67 |
| Материал корпуса и крышки литой алюминий |
| Индикаторный колпак УФ-устойчивый поликарбонат |
| Вал и крепежные болты нержавеющая сталь |
| Оснащение / тип датчика SPDT - электромеханические выключатели 2шт |
| Визуальный 3D индикатор 0° зеленый открыт / 90° красный закрыт |
| Штифт/уплотнение cтандарт NAMUR, AISI 304 Нерж. сталь / Силикон |
| Рабочая температура -60 С° + 60 С° |
| Кабельный ввод 2 х 1/2”NPT или 2 х М20 |
| Варианты оснащения контроллеров TXP | |
| - электромеханические выключатели SPDT, DPDP | - AS-интерфейс, Протокол Profibus DP |
| - магнитные датчики SPDT с герконом | - трансмиттер с аналоговым выходом 4-20 мА |
| - 2х-/ 3х-проводные индуктивные датчики, NAMUR | - от 2х до 4х штук датчиков в контроллере |
| Основные технические характеристики пилотного клапана |
| Напряжение пилотного клапана 24 V/DC, 1W; 220 V/AC, 3VA; 110 V/AC, 3VA |
| Корпус пилотного клапана алюминий с поверхностным анодированием |
| Клеммный блок 8 полюсов, 2 дополнительных для подключения катушки клапана |
| Таблица возможных исполнений контроллера серии TXP/TXS | ||||||||||
| Серия |
Тип датчика | ATEX cтепень взрывозащиты |
Визуальный индикатор |
Вал | Кабельный ввод |
Уплотнение | Пилотный клапан | Корпус клапана |
Резьба клапана | Ручной дублер |
| TXP алюминие- вый корпус TXS корпус из нержавею- щей стали AISI 316 |
AS AS-интерфейс PB Протокол Profibus DP -эл./механические выключатели M2 SPDT (2шт) К2 SPDT (2 шт) позолоченный контакт M4 SPDT (4 шт) К4 SPDT (4шт) позолоченный контакт Т2 - DPDT (2 шт) -электромагнитные выключатели R2 SPDT (2 шт) геркон 0,5А P2 SPDT (2 шт) геркон 2,0А R4 SPDT (4 шт) геркон 0,5А L2 SPDT (2 шт) GO-Switch 3А -индуктивные датчики E2 P&F NJ2+V3-N (2шт) NAMUR 42 P&F NBB2 V3 E2(2шт) 3х проводной DC 52 P&F NBB3 V3 Z4(2шт) 3х проводной DC E4 P&F NJ2+V3-N (4шт) NAMUR 44 P&F NBB2 V3 E2(4шт) 3х проводной DC 54 P&F NBB3 V3 Z4(4шт) 3х проводной DC E4 P&F NJ2+V3-N (4шт) NAMUR 0Х 4-20мА трансмиттер |
0 Искробезопасная цепь ATEX Zone1 II2GD Ex ia IIC Ex tb A21, IP67 C Взрывонепрони- цаемая оболочка (корпус без клапана) ATEX/IECEx II2GD Ex d IIC Ex tD A21, IP67 1 Взрывонепрони- цаемая оболочка (корпус c клапаном) ATEX/IECEx Zone1 II2GD Ex d IIB Ex tD A21, IP67 |
G Стандарт 90° Зеленый –открыт Красный–закрыт Y Стандарт 90° Желтый–открыт Черный – закрыт R Стандарт 90° Зеленый –закрыт Красный–открыт B Стандарт 90° Желтый–закрыт Черный – открыт J для 3-ходовых кранов Т-порт Зеленый/Красный K для 3-ходовых кранов L-порт Зеленый/Красный F Без визуаль- ного индикатора |
N NAMUR AISI 304 нерж/сталь L 1” удли- ненный вал (только для испол- нения без визуально- го индика- тора) |
P 1/2”NPT (2шт) M M20x1,5 (2шт) E 3/4”NPT (2шт) 3 M20x1,5 (4шт) 4 3/4”NPT(2шт) M20x1,5(2шт) |
M Силикон |
(пусто) Отсутствует 1 24V/DC 1W 5/2 (1шт) 0,7W 5/2 (1шт- Искро- безопасное исполнение) 4 220V/AC 3VA 5/2(1шт) 7 110V/AC 3VA 5/2(1шт) |
(пусто) Отсутствует A Алюми- ний, глубоко анодирован- ный корпус 6 Нержаве- ющая сталь, AISI 316 |
(пусто) Отсутствует 1 1/4”NPT 1,0 Cv 8 1/4”BSP 1,0 Cv |
(пусто) Отсутствует 1 Кнопка ручной фиксации |
| Монтажный комплект для контроллеров Valvetop TXP/TXS | ||||
| h20, 80x30мм | h30, 80x30мм | h30, 130x30мм | h50,130x30мм |  Необходим для прямого монтажа на любой пневмопривод по стандарту ISO/NAMUR. Заказывается дополнительно. |
 |
||||
